Плинатус А. А., Шлыков Д. А. Капиллярные пишущие приборы: основные этапы развития, современные разновидности и устройство

А. А. Плинатус,

эксперт-криминалист;

Д. А. Шлыков,

главный редактор

научно-практического журнала

«Энциклопедия Судебной Экспертизы»

(г. Москва)



В статье изложена краткая история создания и развития капиллярных пишущих приборов, рассмотрены критерии, позволяющие выделить их в отдельную группу. Приведены описания разновидностей капиллярных пишущих приборов и рассмотрено их устройство. Проанализирован механизм образования штрихов.



Ключевые слова: капиллярный пишущий прибор; стилограф; рапидограф; изограф; фломастер; маркер; капиллярная ручка.



П 37

ББК 67.53

УДК 343.983

ГРНТИ 10.85.31

Код ВАК 12.00.12



Capillary writing instruments: the main stages of development, modern varieties and device



A. A. Plinatus

expert criminalist;

D. A. Shlykov,

chief editor of a scientific journal

«Encyclopedia of Forensic examination»

(city Moscow)



The article sets out a brief history of the creation and development of capillary writing instruments, considers the criteria that make it possible to separate them into a separate group. Descriptions of varieties of capillary writing instruments are given and their device is considered. The mechanism of the formation of strokes is analyzed.



Keywords: capillary writing device; stylograph; rapidograph; Isograph; felt-tip pen; marker; capillary pen.

_____________________________________

К капиллярным относятся пишущие приборы, в которых красящий материал на бумагу поступает за счёт капиллярного эффекта через пишущий узел, представляющий собой полую трубку (рис. 1), стержень из спрессованного волокнистого или гранулированного полимерного материала (рис. 8, 9), полимерный стержень с сетью капилляров внутри (рис. 11–13).

Несмотря на то, что капиллярный эффект для подачи красящего материала на пишущий узел используется и в перьевых ручках, и в ручках-роллерах, принципиальным отличием рассматриваемых в настоящей статье капиллярных пишущих приборов является то, что их пишущий узел напрямую связан с чернильным резервуаром (рис. 1, 3, 4, 8). В перьевых же ручках и ручках-роллерах чернила из резервуара на пишущий узел подаются через открытый чернильный канал или капиллярный стержень [1, 2], то есть, не связаны напрямую.

Капиллярные пишущие приборы представлены стилографами, рапидографами и их разновидностью – изографами, фломастерами и маркерами, собственно капиллярными ручками (или как их называют в обиходе «лайнерами», «линёрами»).

Необходимо отметить, что сфера применения капиллярных пишущих приборов – это преимущественно чертёжные, графические и художественные работы, а также выполнение маркировки. Между тем, как минимум одна из их разновидностей – «лайнеры», «линёры» (собственно капиллярные ручки), используется, в том числе и для выполнения рукописных записей и подписей наряду с перьевыми и шариковыми ручками.



Стилографы (stylograf, от греческого stylos – палочка для письма и grapho – пишу) появились в конце XIX века [3, 4] и конструктивно представляли собой цилиндрический корпус, являющийся одновременно чернильным резервуаром, нижняя часть которого была выполнена в виде тонкой трубки с расположенной внутри неё металлической иглой с закруглённым наконечником (рис. 1). Чернильный канал запирался этой иглой или установленным на ней клапаном. При письме в результате оказываемого на иглу давления она поднималась по трубке, открывая чернильный канал или через шток – воздушный клапан, и чернила поступали на бумагу.



Стилограф Stylographic Pen Co, 1882 год

Рис. 1. Стилограф Stylographic Pen Co, 1882 год [5]



Стилографы получили большое распространение и наравне с перьевыми ручками использовались практически до середины ХХ века.

На современном рынке канцелярских товаров стилографы уже не встречаются, капиллярные пишущие приборы с иглой в трубчатом наконечнике представлены рапидографами и их разновидностью – изографами.



Рапидограф – пишущий прибор, используемый для выполнения точных чертёжных работ. На рынок пишущих приборов был выведен компанией Rotring, которая в 1928 году выпустила свой первый стилограф (Signature Nibless Fountain Pen) «Tintenkuli» (Tiku) (рис. 2), а в 1953 году, усовершенствовав его конструкцию, разработала прототип ручки для черчения под названием «Rapidograph» [6], получившей впоследствии признание и обеспечившей коммерческий успех.





Рис. 2. Конструктивные элементы ручки «Tiku» компании Rotring 1928 года [6]



Конструктивно рапидограф является разновидностью стилографа, отличаясь от него предназначением: стилографы использовались для письма, рапидографы – для выполнения чертежей (рис. 3).



Конструктивные элементы рапидографа Rotring

Рис. 3. Конструктивные элементы рапидографа Rotring (из коллекции авторов): корпус ручки (1), держатель пера (2), перо (3), картридж для туши (4), колпачок (5)



Особенностью рапидографа, обусловленной конструкцией пишущего узла, является необходимость его вертикального удержания при выполнении штрихов. Разновидностью рапидографов являются изографы (рис. 4), позволяющие выполнять штрихи, удерживая их под углом к поверхности.

Изограф Rotring

а)

Изограф Rotring

б)

Рис. 4. Изограф Rotring (а) и его составные части (б) (из коллекции авторов): корпус (1), защитная накладка воздушного канала (2), перо (3), резервуар для туши (4), колпачок (5)

В качестве красящего материала в рапидографах и изографах используется тушь.



Привычный нам термин «фломастер» используется преимущественно в русскоговорящих странах (России и странах СНГ), странах Балтии и на Балканах. Вероятнее всего наименование «фломастер» образовано от бренда «Flo-master», под которым, начиная с 50-ых годов прошлого столетия, выпускались широко распространённые и используемые в большинстве таких пишущих приборов чернила (рис. 5), а также разновидность маркеров.





Рис. 5. Набор чернил «Flo-master» с фломастерами «Cado» [7]



Первые патенты на пишущие приборы, подобные современным фломастерам и маркерам, были зарегистрированы ещё в начале ХХ века [8, 9].

Одним из изобретателей современного фломастера считается Юкио Хори из японской компании Tokyo Stationery Company, который в 1942 году представил пишущий прибор с особым волокнистым наконечником, а в 1946 году основал Japan Stationery Company Limited, в 1971 году переименованную в Pentel [10]. Первые коммерческие образцы фломастеров поступили в продажу в токийские магазины в 1959 году.

Если под фломастерами принято понимать пишущие приборы, которые по своими габаритными размерам и форме приближены к стандартным пишущим приборам типа шариковых ручек (рис. 6), и имеют пишущий узел, изготовленный преимущественно из спрессованного волокнистого материала, то под маркерами понимается достаточно большая группа капиллярных пишущих приборов, отличающихся от фломастеров как формой и размерами корпуса, так и используемыми красящими материалами, размерами и формой пишущего узла, и имеющих значительно больший спектр применения – от выделения текстов до маркировки промышленной продукции (рис. 7)



фломастеры

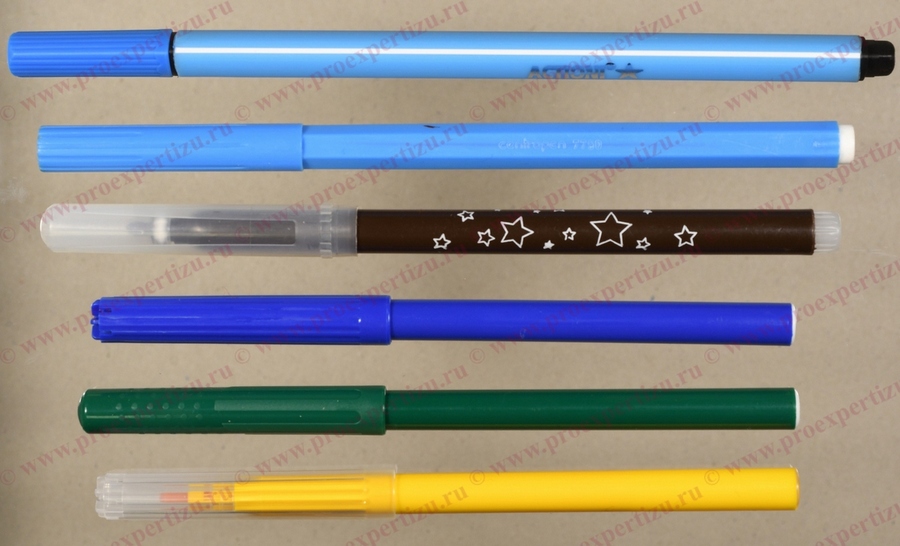

Рис. 6. Разновидности современных фломастеров (из коллекции авторов)



маркер edding 345

а)

промышленные маркеры edding

б)

маркер-кисть акварельный

в)

Рис. 7. Разновидности маркеров (из коллекции авторов): а) офисно-бытовой, б) промышленные, в) художественный



Современные фломастеры (маркеры) состоят из корпуса, с одной из сторон которого размещается пишущий узел, с другой стоит заглушка (или глухой торец корпуса). Сам корпус играет роль контейнера для размещения в нём волокнистого стержня, пропитанного красящим материалом, либо сменных картриджей с жидким красящим материалом (рис. 8).



маркер в разрезе

Рис. 8. Маркер из коллекции авторов в разрезе (показано внутреннее устройство)



Существуют разновидности маркеров, в которых корпус одновременно является резервуаром для жидкого красящего материала.

Пишущие узлы представляют собой круглые в сечении стержни, изготовленные из спрессованных полимерных волокон или гранул, имеющие различную форму пишущей стороны (рис. 9).



пишущие узлы маркеров

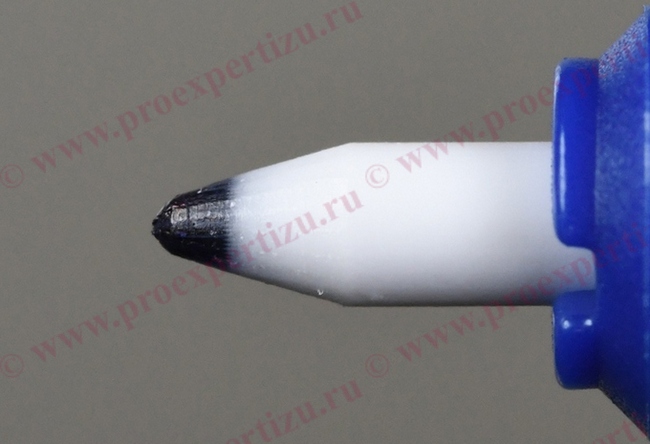

Рис. 9. Разновидности пишущей части маркеров (из коллекции авторов)



Следующим этапом развития капиллярных пишущих приборов стал выпуск компанией Pentel в 1963 году первой капиллярной ручки с фибровым стрежнем «Sing Pen S520» [11] (рис. 10), которая действовала по принципу вышедшего на рынок немного ранее фломастера.



апиллярные ручки «Pentel Sing Pen S520»

Рис. 10. Капиллярные ручки «Pentel Sing Pen S520» [12]



На сегодняшний день к собственно капиллярным ручкам следует относить пишущие приборы, специально разработанные для письма[1], имеющие тонкий пишущий узел из твёрдого полимерного материала, и представляющий собой полую трубку с тончайшими каналами (капиллярами), образующими в сечении фигуру, подобную многолучевой снежинке (*) (рис. 11).



капиллярный пишущий узел в разрезе

Рис. 11. Вид капиллярного пишущего узла в разрезе (из коллекции авторов)

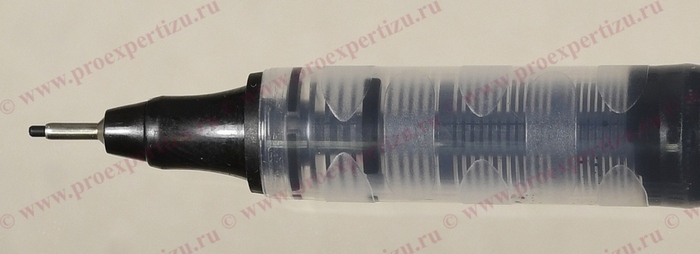

По этим каналам за счёт капиллярного эффекта чернила поступают на бумагу. В зависимости от толщины наконечника он может быть закреплён напрямую в корпусе ручки (рис. 12) или помещён в трубчатую металлическую муфту (рис. 13).



капиллярный пишущий узел

Рис. 12. Вариант крепления пишущего узла капиллярной ручки в корпусе



капиллярный пишущий узел

Рис. 13. Вариант крепления пишущего узла капиллярной ручки в корпусе посредством металлической муфты



Система питания в капиллярных ручках может быть такой же, как у фломастеров: пористый стержень (как правило, из полимерного волокнистого материала) в корпусе, удерживающий в себе чернила, и капиллярный пластиковый наконечник, установленный одним концом непосредственно в стрежень с чернилами, стекая по которому чернила переходят на бумагу.



Другим вариантом системы подачи чернил в капиллярных ручках может быть коллектор как в фидерах перьевых ручек [1] или ручек-роллеров [2] – через который жидкие чернила непосредственно из корпуса передаются на наконечник (рис. 14).



фидер внутри корпуса ручки Rotring Tikky Graphic

Рис. 14. Увеличенное изображение фидера внутри корпуса ручки Rotring "Tikky Graphic " (из коллекции авторов)



Формирование штриха капиллярными пишущим приборами происходит аналогично формированию штрихов перьевыми ручками и ручками-роллерами и основано на силах капиллярного притяжения, за счёт которых красящие материалы (тушь, чернила) при контактном взаимодействии пишущим кончиком с бумагой «вытягиваются» её волокнами. При этом подача красящих материалов происходит и при отсутствии движения пишущего кончика по поверхности бумаги.



На рынке пишущих приборов также имеются кисти с автоматической подачей краски («brush pen», брашпен), в которых красящий материал на бумагу хотя и передается за счёт капиллярного эффекта, но по системе питания данная разновидность пишущих приборов близка к перьевым ручкам или ручкам-роллерам, одновременно отличаясь от них конструкцией пишущего узла: краска (или вода) из резервуара передаётся через волокнистый стержень на пишущий узел, представляющий собой кисть (рис. 15).



brushpen

а)



brushpen

б)



устройство brushpen в разобранном виде

в)



устройство brushpen кисть

г)



устройство brushpen кисть в разобранном виде

д)

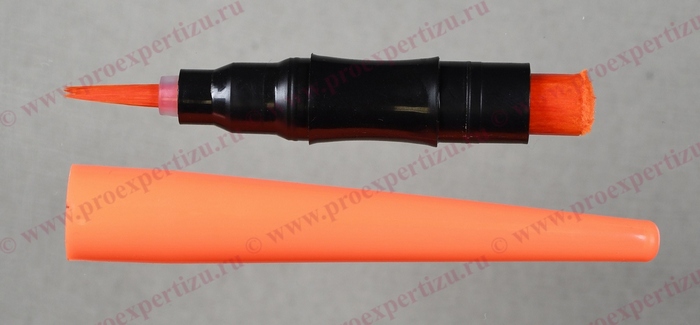

Рис. 15. Кисть с автоматической подачей краски (из коллекции авторов): а) общий вид, б) вид со снятым корпусом, в) пишущий узел с волокнистым резервуаром с краской, г) кисть с питающим стержнем д) увеличенный фрагмент кисти с питающим стержнем (показано крепление питающего стержня)



От собственно кистей следует отличать маркеры с формой пишущего узла в виде заострённого конуса (рис. 7в, 9).



Источники:

1. Плинатус А. А., Шлыков Д. А. Перьевые ручки: основные этапы развития, современное устройство и разновидности // Энциклопедия судебной экспертизы: Научно-практический журнал. – 2018. – № 3 (18). [Электронный ресурс; Регистрационный номер в Роскомнадзоре ЭЛ № ФС–77-51827] URL:http://www.proexpertizu.ru/theory_and_practice/836/

2. Плинатус А. А., Шлыков Д. А. Шариковые ручки: основные этапы развития, современное устройство и разновидности // Энциклопедия судебной экспертизы: Научно-практический журнал. – 2019. – № 1 (20). [Электронный ресурс; Регистрационный номер в Роскомнадзоре ЭЛ № ФС–77-51827] URL:http://www.proexpertizu.ru

3. United States Patent № 232,804, October 5, 1880.

4. United States Patent № 8,802, July 15, 1879.

5. http://www.vintagepens.com/ [электронный ресурс]. – Режим доступа: http://www.vintagepens.com/morepics.php?id=10233&pics=5 (дата обращения: 24.09.2019)

6. https://www.rotring.com/ [электронный ресурс]. – Режим доступа: https://www.rotring.com/uk/heritage (дата обращения: 11.08.2019).

7. https://www.worthpoint.com/ [электронный ресурс]. – Режим доступа: https://www.worthpoint.com/worthopedia/vintage-cado-flo-master-felt-tip-pen-w-ink-in-orig (дата обращения: 18.09.2019).

8. United States Patent № 946,149, Jan. 11, 1910.

9. United States Patent № 1,601,596, Sept. 28, 1926.

10. https://www.pentel-rus.ru/ [электронный ресурс]. – Режим доступа: https://www.pentel-rus.ru/about/world/ (дата обращения: 15.09.2019)

11. https://www.pentel-rus.ru/ [электронный ресурс]. – Режим доступа: https://www.pentel-rus.ru/about/innovation/ (дата обращения: 15.09.2019)

12. https://item.taobao.com/ [электронный ресурс]. – Режим доступа: https://item.taobao.com/item.htm?id=535408916174&ali_trackid=2:mm_23584581_9302849_37054183:1516226310_381_244943408&clk1=7435ddba06f5933e5a13b7b5546a5378&upsid=7435ddba06f5933e5a13b7b5546a5378 (дата обращения: 29.08.2019).






[1] В контексте настоящей статьи под письмом понимается процесс выполнения почерковых объектов на бумажных документах.
